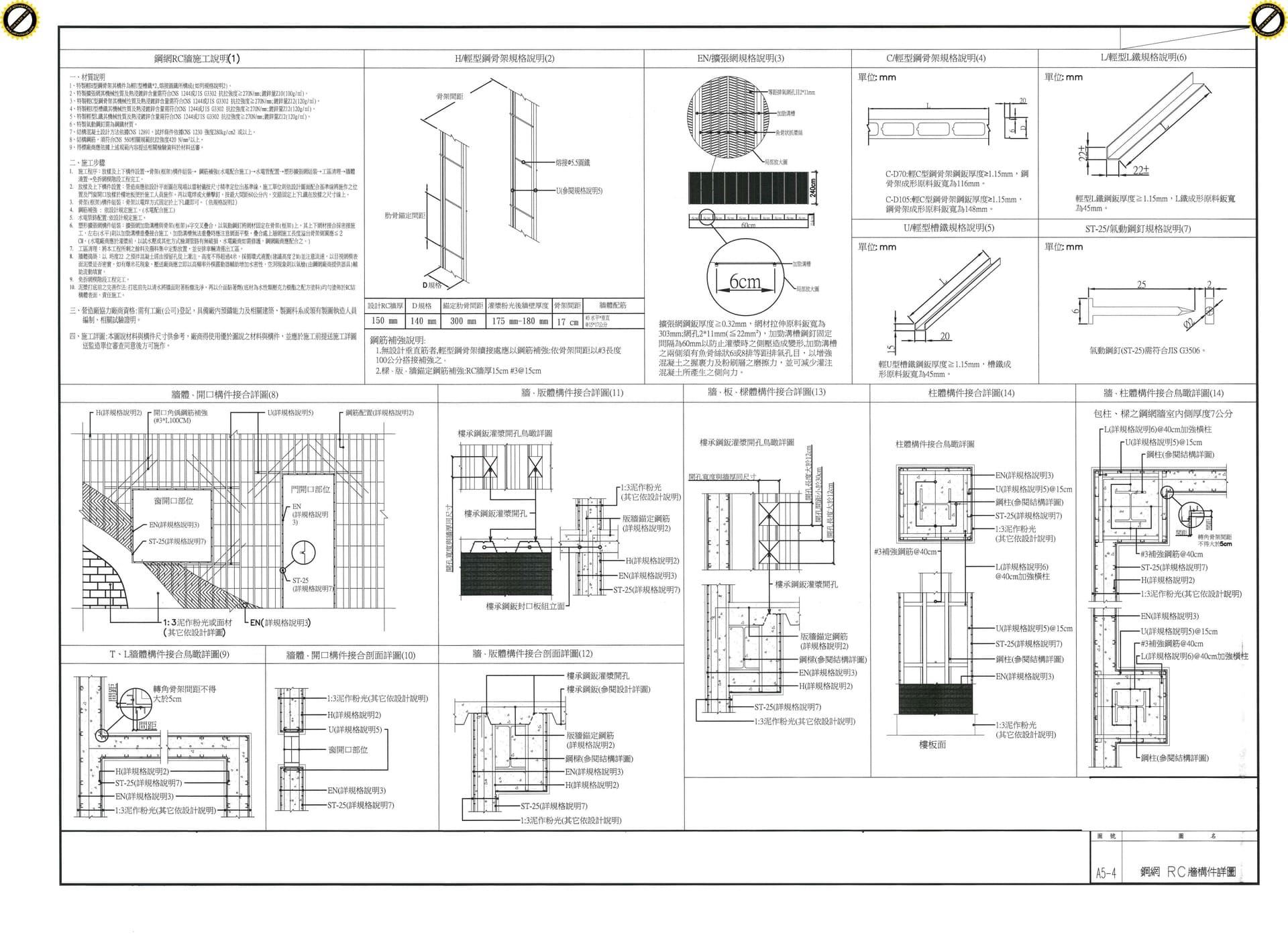

鋼網牆圖說概要圖

鋼網RC牆結構系統常應用於輕量化牆體工法，結合鍍鋅擴張鋼網、高強度輕型骨架與現場灌漿施工技術，達到結構強度、耐震性能與施工效率兼具的新型牆體系統。可以從上面的鋼網牆圖說概要圖看到，RC牆體主要是由雙面鋼網、連結鋼筋、輕型骨架與混凝土填充構成，可有效提升整體牆面剛性與結構穩定性，適用於一般住宅、集合式建築、商業空間及耐震建築工程。

鋼網RC牆系統構造說明

鋼網RC牆系統採用雙面鍍鋅擴張鋼網配置，搭配橫向與縱向補強鋼筋形成完整牆體骨架，透過固定連接件維持牆體厚度與結構穩定。牆體內部灌注混凝土後，可形成整體性較高的RC牆結構，大幅提升抗剪切力與耐衝擊性能。我們在概要圖裡會明確的規範鋼網搭接長度、骨架固定方式及施工尺寸，有助於施工品質一致化，與結構安全性控制。

H型鋼網骨架配置特點

圖說中 H 型鋼網骨架採模組化排列設計，可依不同牆體尺寸進行裁切與拼接，施工時透過固定鋼筋與連接組件進行定位，使牆面能具有良好平整度與垂直度。H 型骨架具備高剛性特性，可有效減少灌漿時導致牆體變形的問題，同時提升整體耐震性能，適合應用於高樓層建築與耐震需求較高之工程。

EN擴張網施工優勢

EN擴張網採高強度鍍鋅鋼板沖壓成型，具備優異混凝土附著力及抗裂效果，其網孔結構可有效增加混凝土附著性，降低牆體龜裂與空鼓問題，並提升整體結構耐久性。由於鋼網本身具有良好延展性，因此於地震作用下能有效分散應力，提高牆體韌性與安全性。

門窗開口補強設計

本圖說特別針對門窗開口部位進行補強配置說明，於開口四周增設補強筋與角隅加強件，可有效降低應力集中造成之裂縫問題。開口區域並配置額外鋼網搭接與固定件，以確保牆體於受力狀態下仍維持良好整體性，提升建築長期使用穩定度。

牆板與樓板接合施工工法

鋼網牆與樓板接合部位採預埋固定鋼筋與鋼網搭接施工方式，透過機械固定與混凝土一體成型，提高牆板與主結構之連結強度。圖中有針對牆體底部、樓板交接處與柱邊接合細節提供完整的規範，可有效避免冷縫、裂縫及滲水問題，提升整體結構耐久性能。

鋼網牆耐震與工程效益

相較傳統磚牆工法，鋼網RC牆系統具備重量輕、施工快速、耐震性能佳等優勢，可有效降低建築物載重並縮短施工工期。此外，鋼網牆系統可配合現代建築BIM模組化施工，提高工程管理效率與施工品質一致性，已成為現代耐震建築與綠建築工程的重要牆體工法之一。
